FreeCAD

目录

• FreeCAD
  • 目录
  • 下载&安装
  • 第一个项目

下载&安装

• 从FreeCAD官网下载

• 对于Windows，使用下载下来的安装程序安装，随后启动。

• 对于MacOS，打开下载下来的文件，将FreeCAD拖入应用程序文件夹，随后从程序坞启动。

• 对于Linux，赋予下载下来的文件运行权限chmod 744 FreeCAD.AppImage，随后直接运行./FreeCAD.AppImage（将FreeCAD.AppImage替换为下载下来的文件）。

第一个项目

启动后，设置语言和主题。

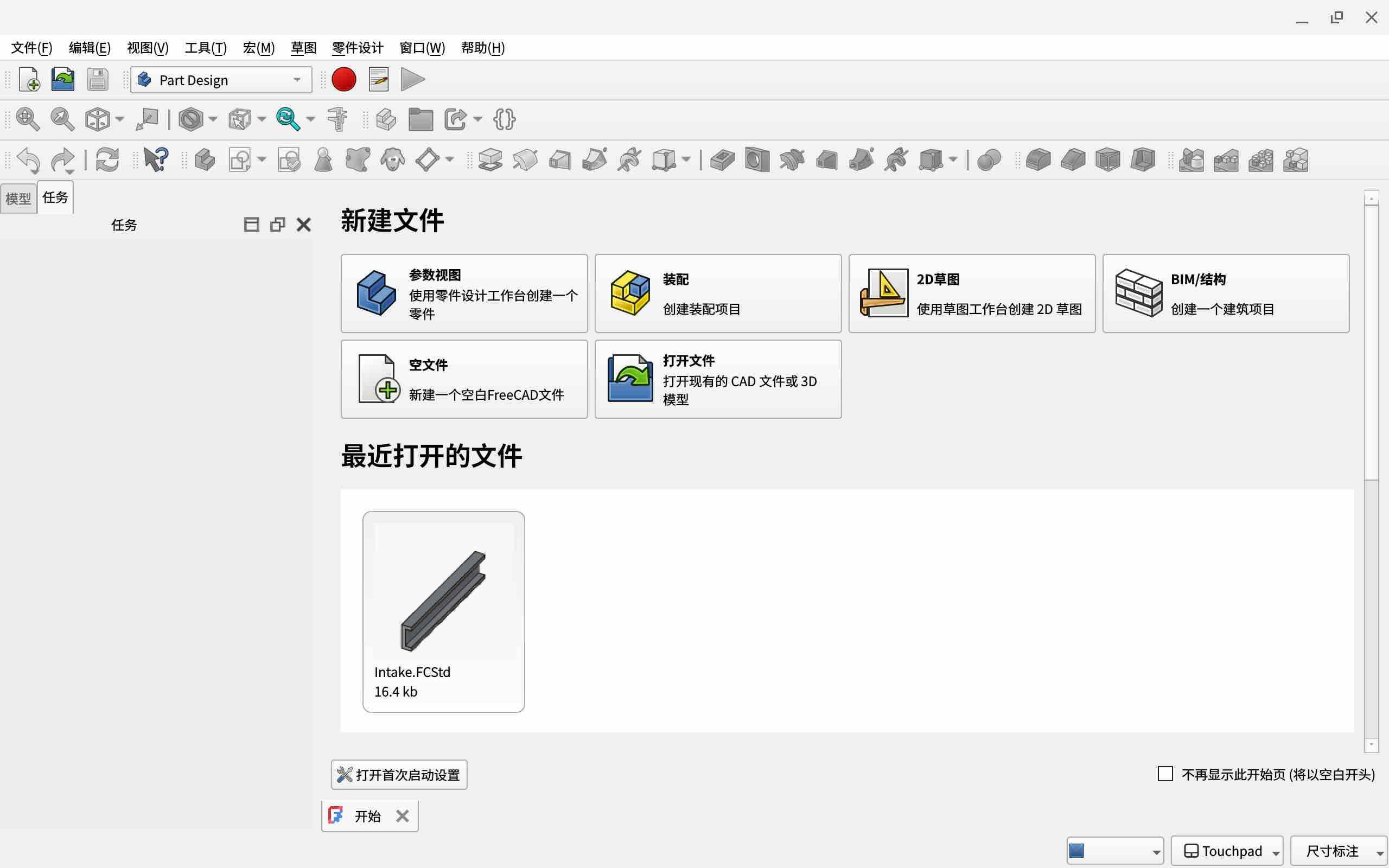

打开参数视图。

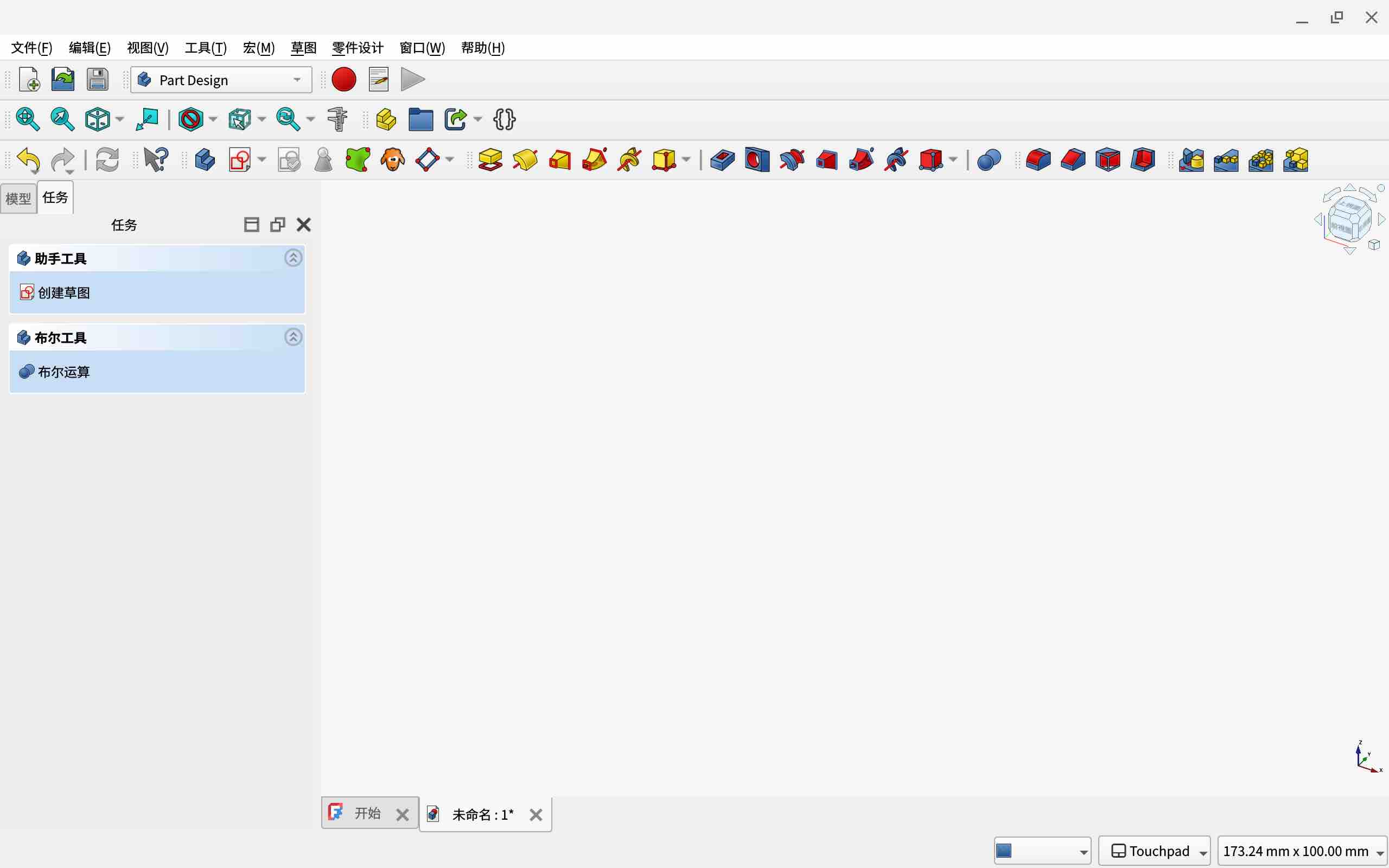

打开任务（左侧），选择创建草图。

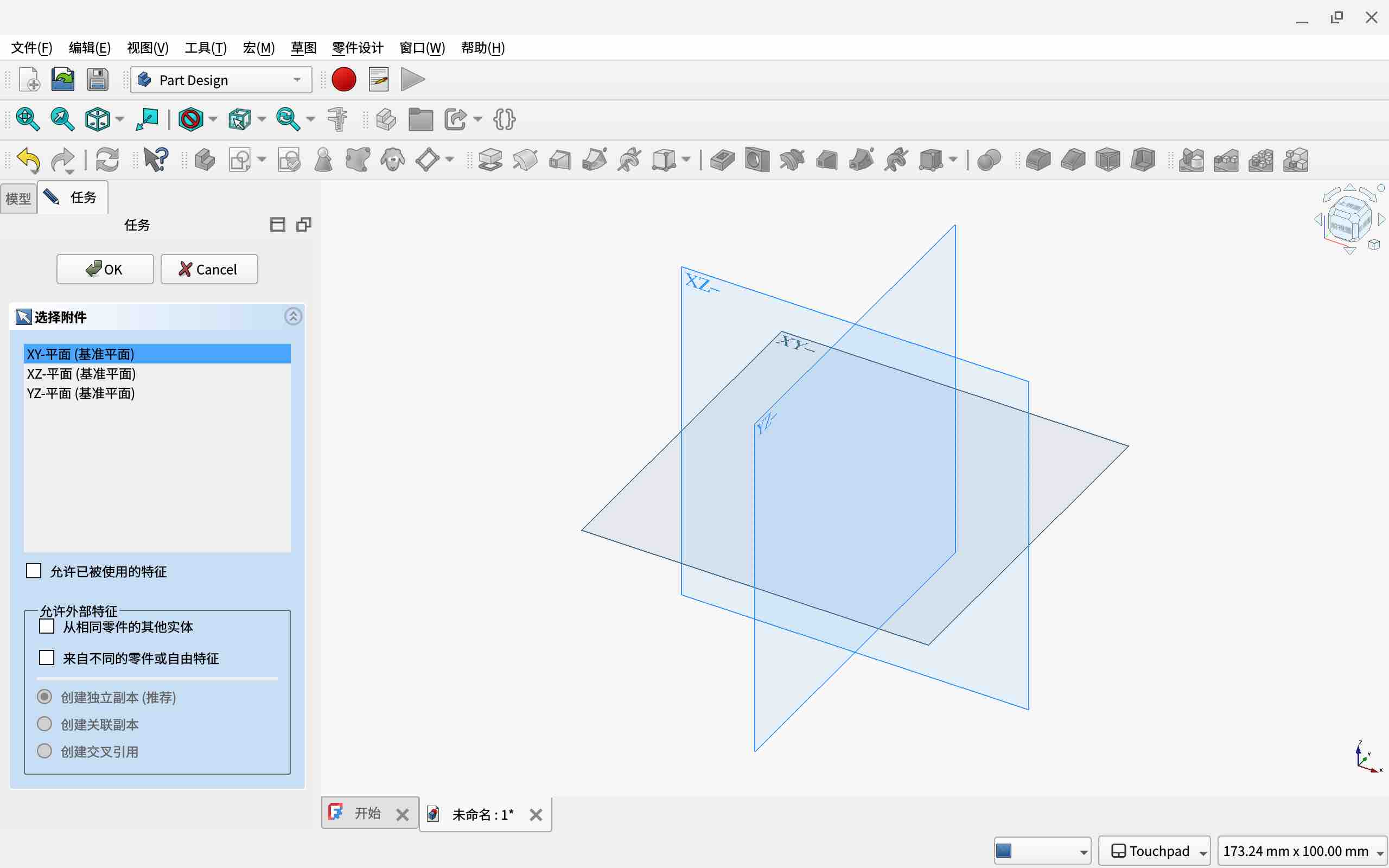

选择基准面（比如XY基准面）并确认。

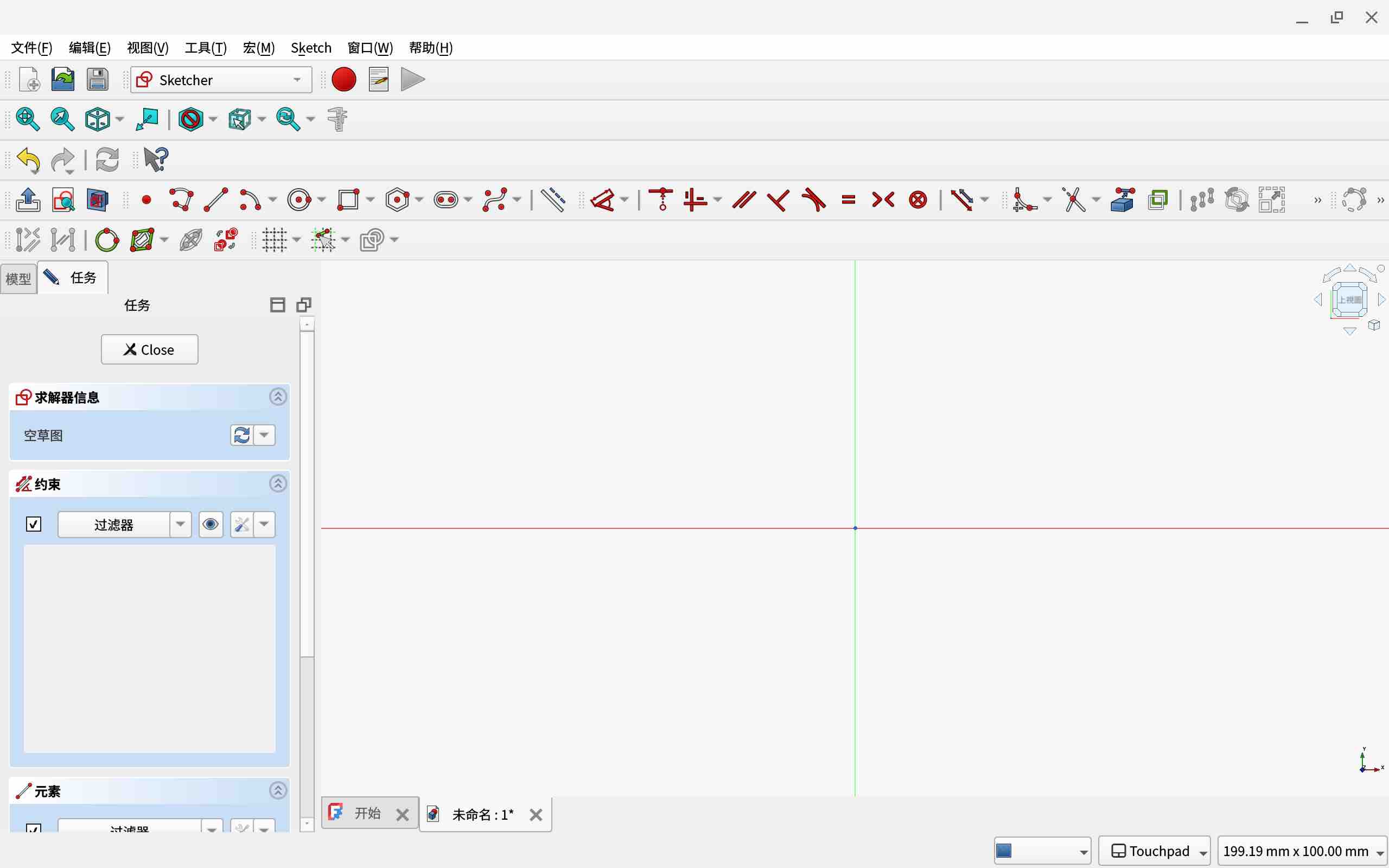

开始绘制草图。

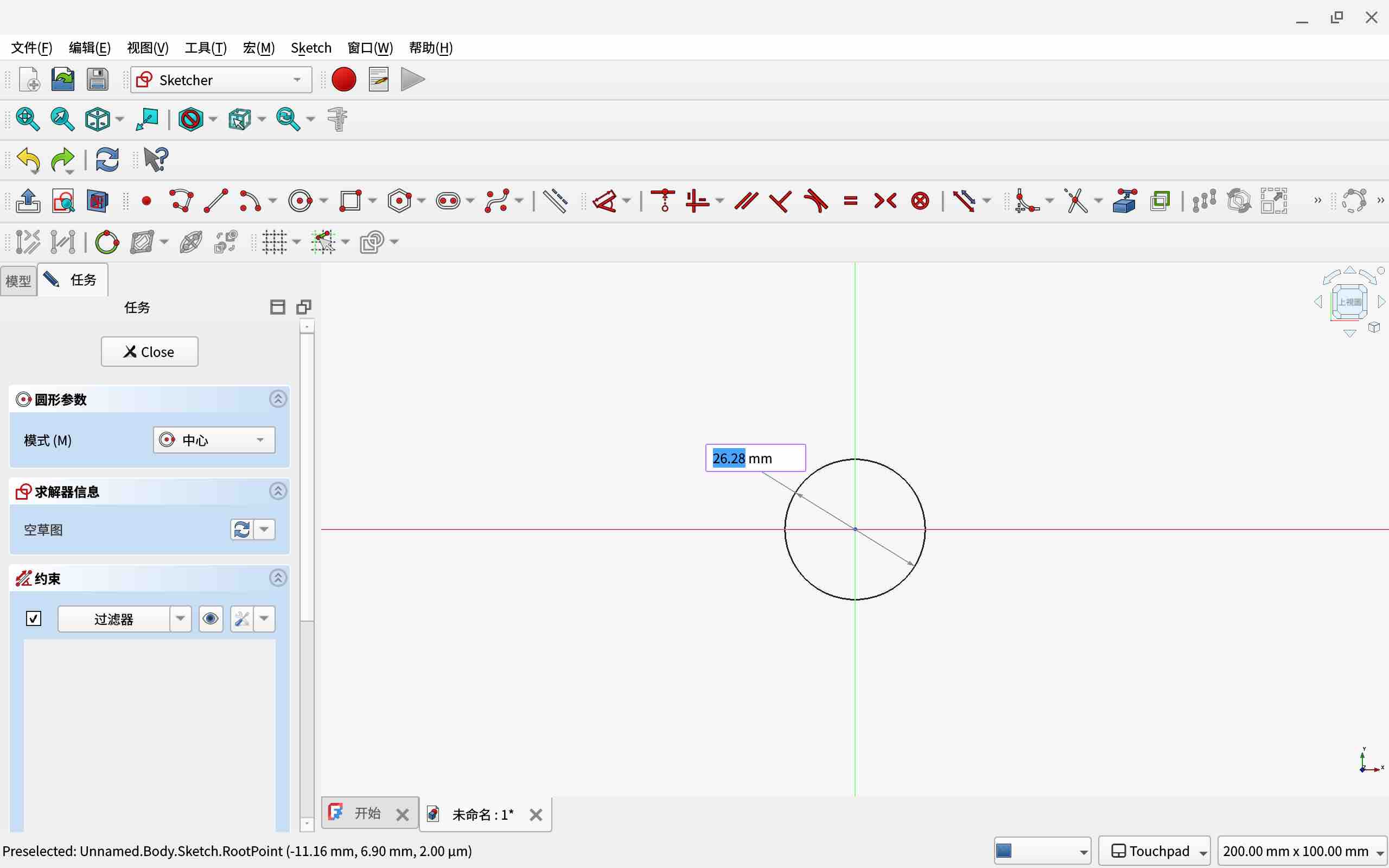

绘制时，可以通过输入数值来控制图形。输入的数值将会变成自动约束，约束图形。

绘制完成后，点击close。

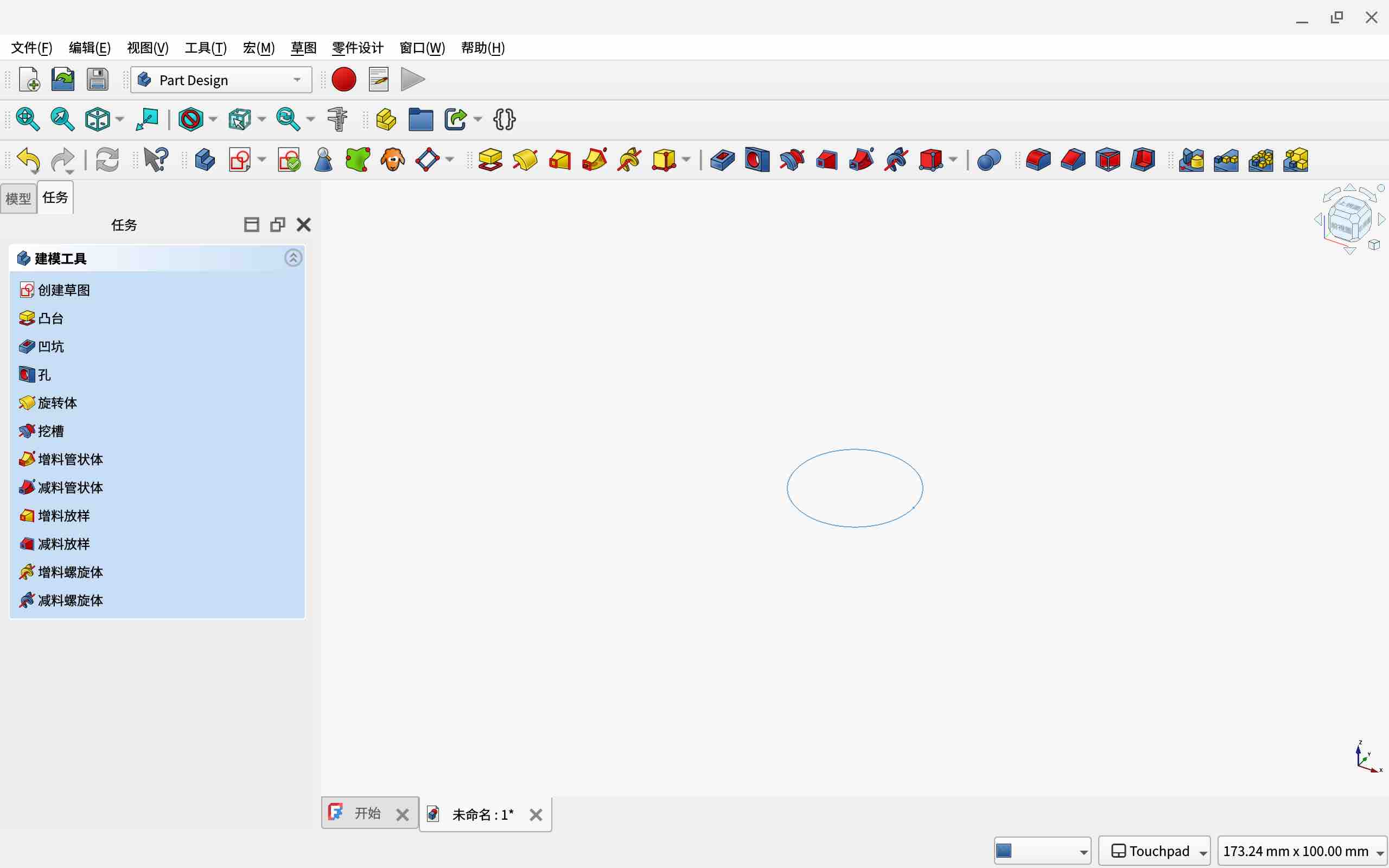

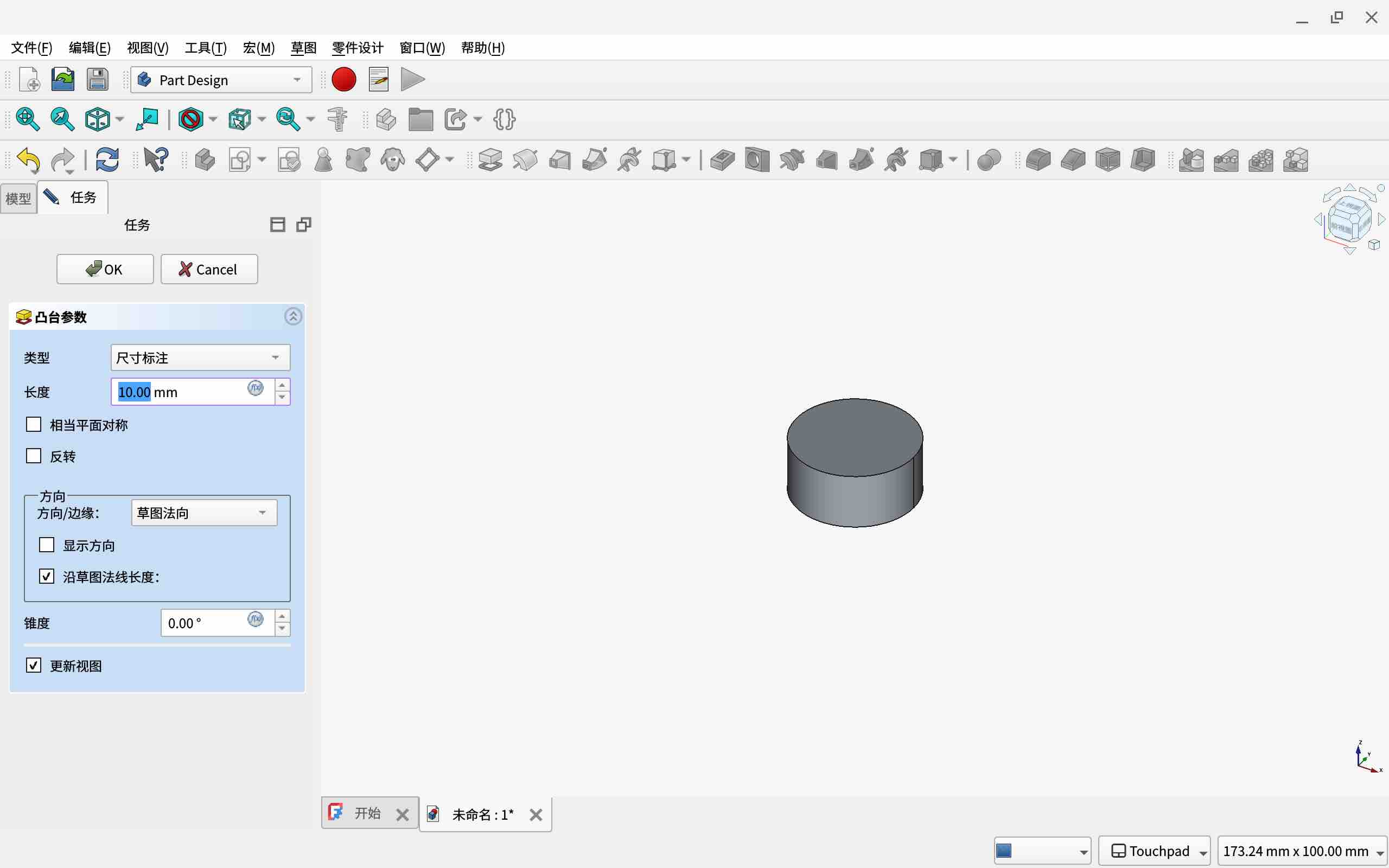

点击任务中的凸台构建凸台（需要草图中的线首尾相连且构成封闭图形）。

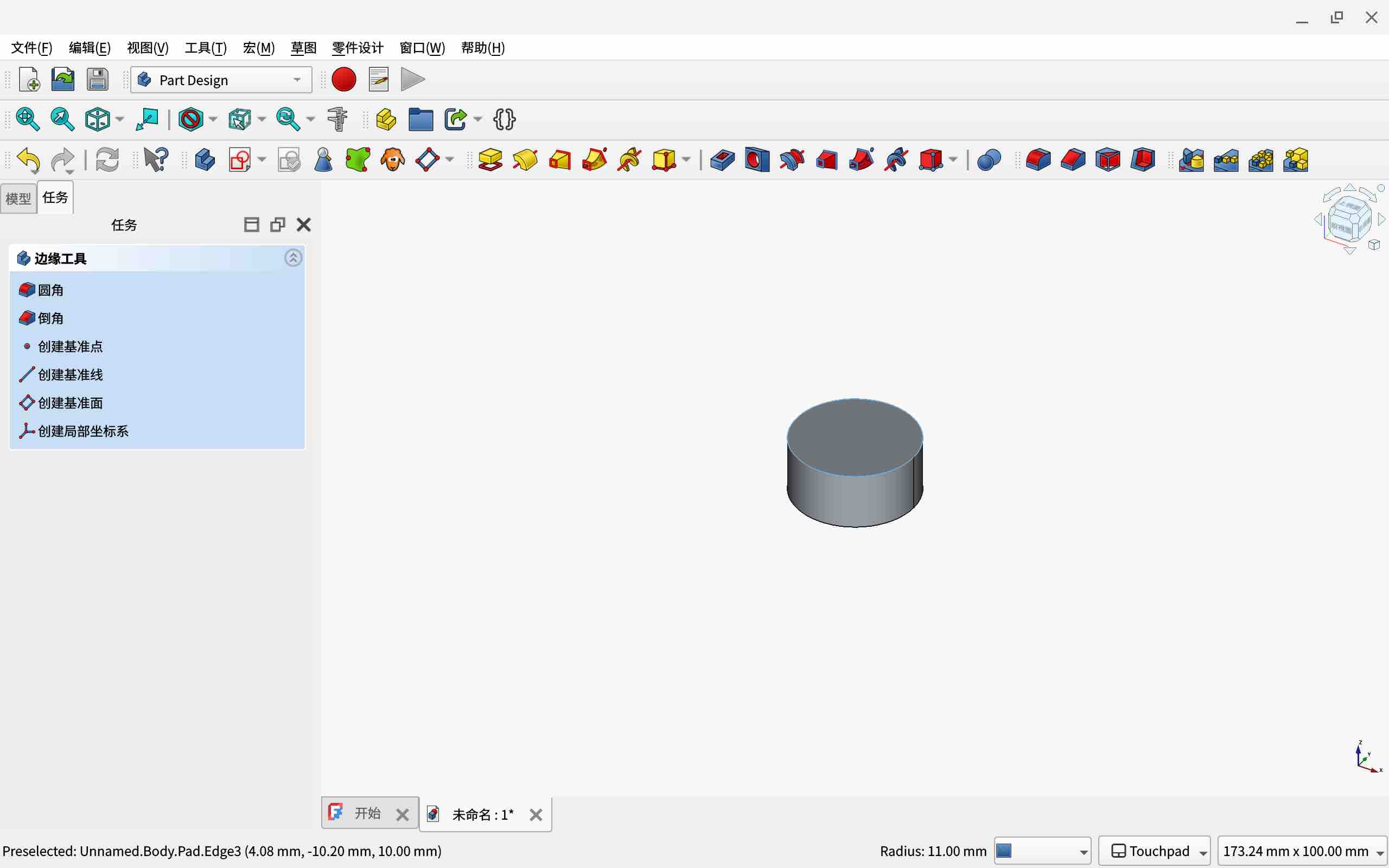

完成后，点击顶面边线。

点击左侧的倒角。

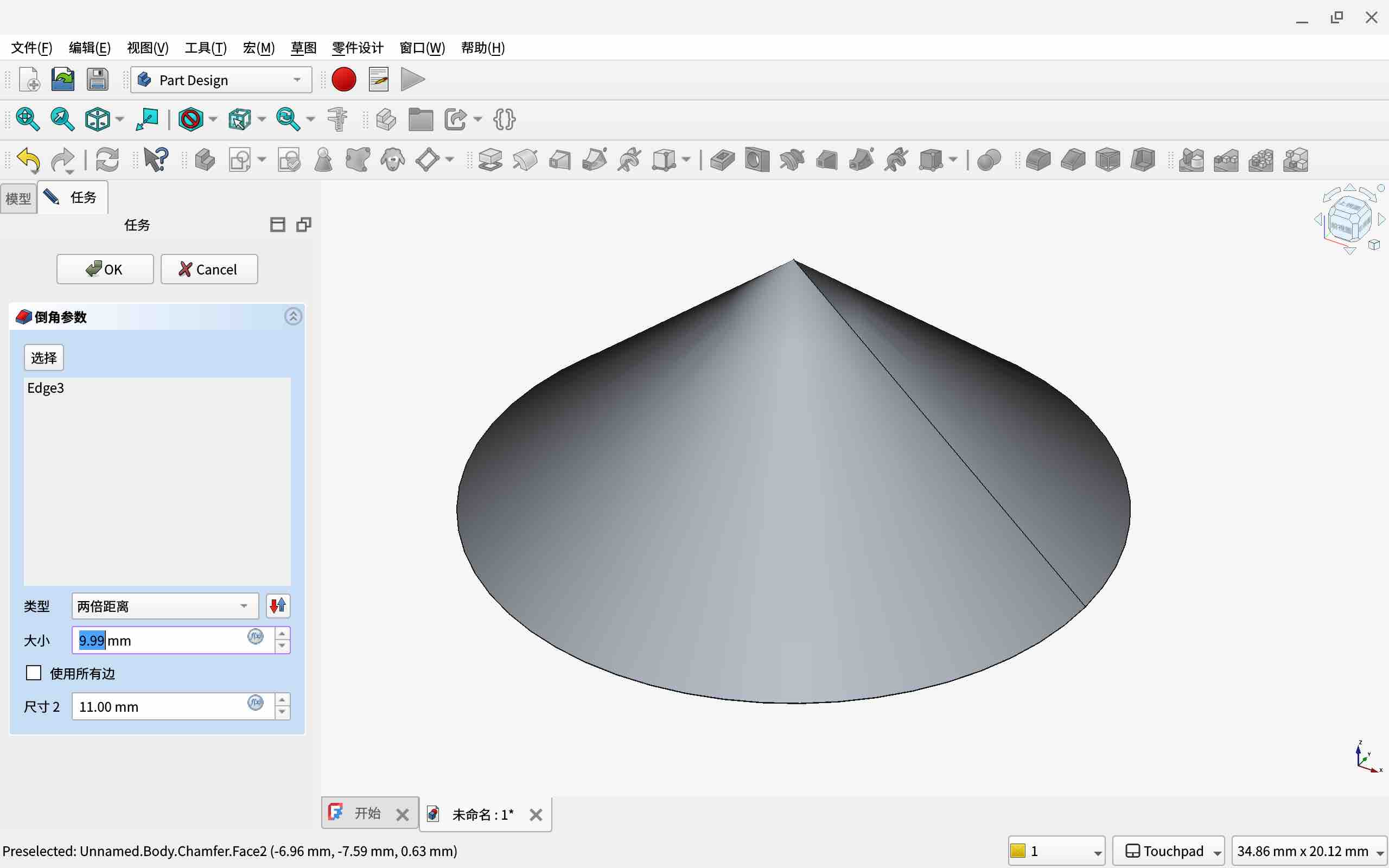

点击类型选项。

切换到两倍距离选项（其实是两侧距离，翻译疏漏）。

由于倒角不能超过/等于该侧长度，如果想要倒角至一侧底部（比如高），请减去0.001单位。

由于功能繁多，此处不一一列举。

其他功能请访问FreeCAD WIKI。
